大功率紫光LED固化光源是現代工業中用于快速固化涂料、油墨、膠粘劑等材料的關鍵設備。這類光源通常應用于電子、汽車、印刷等行業，因其節能高|效、環保無污染的特點而備受青睞。下面將簡要介紹大功率紫光LED固化光源的生產流程。

　　設計與研發階段

　　首先，需要對LED固化光源進行設計。這包括了選擇合適的半導體材料(如氮化鎵GaN)，以及設計LED芯片的結構，以確保其在紫外波段能夠有效發光。此外，還需要考慮散熱設計、光學設計等，以保證光源的效率和壽命。

　　芯片制造

　　接下來是LED芯片的制造過程。這個過程包括了外延生長、光刻、蝕刻、金屬化、劃片和清洗等多個步驟。其中，外延生長是在藍寶石或碳化硅基板上沉積多層半導體材料;光刻則是利用掩膜版和化學蝕刻技術來定義出LED的形狀和結構;劃片是指使用激光切割技術將整片晶圓分割成單個芯片。

　　封裝工藝

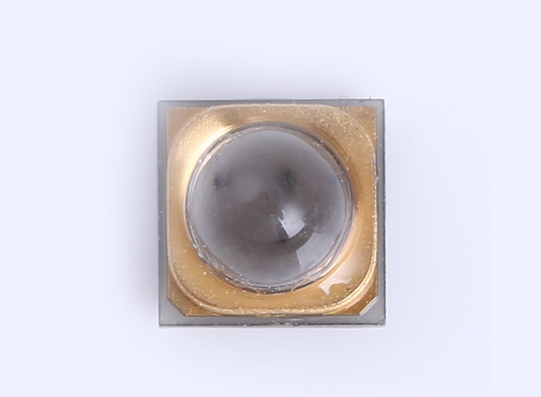

　　芯片制造完成后，進入封裝工藝。此步驟主要包括芯片固定、焊接、涂覆保護層等。對于大功率紫光LED而言，還需要特別注意散熱處理，因為高功率工作會產生大量熱量，如果不及時散發，會影響LED的工作效率和使用壽命。

　　光源組裝

　　封裝好的LED芯片會被安裝到特定設計的燈具或模塊上，形成完整的光源系統。在組裝過程中，除了要考慮電氣連接之外，還需要優化光源的分布，使得照射區域內的光強度分布均勻，滿足固化工藝的要求。

　　測試與校準

　　組裝完成后，需要對光源進行一系列測試，包括但不限于光強度、發光角度、工作溫度、使用壽命等。只有通過嚴格測試的產品才能出廠銷售。

　　質量控制與包裝

　　在產品出廠前，需要進行質量檢查，確保每一件產品的性能符合標準。隨后，根據客戶的需求進行適當?shù)陌b，準備發貨。

　　以上便是大功率紫光LED固化光源的大致生產流程。值得注意的是，隨著技術的進步，生產流程也在不斷優化改進中，未來可能會有更加先|進的技術和方法出現。
