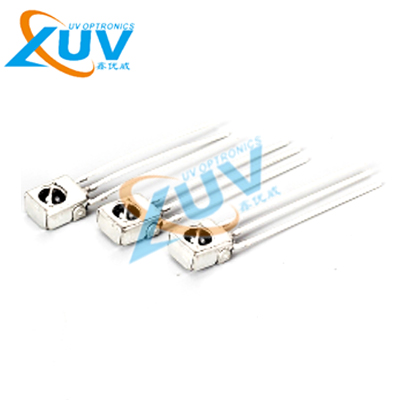

紅外接收器 PT1838B
產品型號：XUV-PT1838B
芯片選材：內置專用IC
產品應用：視聽器材、家庭電器 、其他無線遙控產品
產品規格：7.2*6.0
產品優勢：PT1838B采用國際知名內置IC，具有體積小接收距離長角度寬，抗干擾能力強能抵御環境光干擾，工作電壓低的特點。
最大額定值：（Ta=25℃)
參數名稱 | 符號 | 規格 | 單位 |
供應電壓 | Vcc | 5.5 | V |
工作溫度 | Topr | -25-85 | ℃ |
儲存溫度 | Tstg | -40-125 | ℃ |
焊接溫度 | Tsol | 280 | ℃ |
光電特性：：（Ta=25℃)
參數名稱 | 符號 | 測試條件 | Min | Typ | Mnx | 單位 |
工作電壓 | Vcc | 2.7 | 5.5 | V | ||
接收距離 | L | L5IR=300MA 光照度<300LUX (測試信號) | 10 | 15 | M | |
載波頻率 | f0 | 38 | KHZ | |||
接收角度 | 01/2 | 距離衰減1/2 | +/-35 | Deg | ||
BMP寬度 | FBW | -3Db Band width | 3.5 | 6.0 | 8.5 | kHz |
靜態電流 | Icc | Iin=0μA,Vcc=3V | - | 0.9 | 1.5 | mA |
Iin=0μA,Vcc=5V | - | 1.0 | 1.5 | mA | ||
低電平輸出 | VOL | Vin=0V Isink=2.0mA | 0.2 | 0.4 | V | |
高電平輸出 | VOH | VCC=3V | 2.7 | 3.0 | - | V |
Vcc=5V | 4.7 | 5.0 | - | V | ||
輸出脈沖 寬 度 | TPWL | Vin=500μVp-p※ | 500 | 600 | 700 | μs |
TPWH | Vin=50mVp-p※ | 400 | 600 | 800 | μs |
※光軸上測試,以寬度為500/700μs為發射脈沖,在5CM之接收范圍內,取50次接收脈沖之平均值
|
