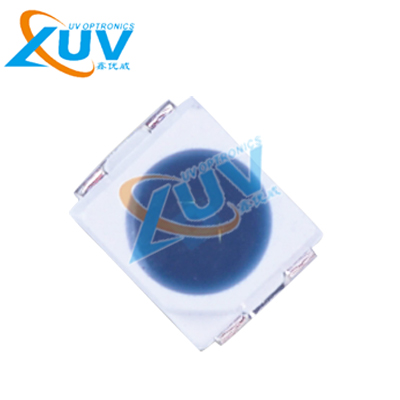

紅外信號收發系統的典型電路如圖1所示，紅外接收電路通常被廠家集成在一個元件中，成為一體化紅外接收頭。 內部電路包括紅外監測二極管，放大器，限幅器，帶通濾波器，積分電路，比較器等。紅外監測二極管監測到紅外信號，然后把信號送到放大器和限幅器，限幅器把脈沖幅度控制在必定的水平，而不論紅外發射器和接收器的距離遠近。溝通 信號進入帶通濾波器，帶通濾波器可以通過30khz到60khz的負載波，通過解調電路和積分電路進入比較器，比較器輸出 凹凸電平，恢復出發射端的信號波形。留心輸出的凹凸電陡峭發射端是反相的，這樣的目的是為了進步接收的靈敏度。紅外接收頭的品種許多，引腳界說也不相同，一般都有三個引腳，包括供電腳，接地和信號輸出腳。依據發射端調制載波的不同應選用相應解調頻率的接收頭。紅外接收頭內部放大器的增益很大，很簡略引起煩擾，因此在接收頭的VCC （電壓）PIN腳與GND（地線）pin腳須加上濾波電容，經專家檢驗實驗一般在47uf 陶瓷電容（留心：電容加到100uf或20UF電容會導致接收頭接收距離拉短）。另針對VCC（電壓）PIN腳與Vout(輸出)之間串入一個10K歐姆的上拉電阻，電壓不穩定的時分進行上拉作用。紅外發射器可從遙控器廠家定制，也可以自己用單片機的PWM發作，家庭遙控推薦運用紅外發射管(L5IR4-45)的可發作37.91KHz的PWM, PWM占空比設置為1/3, 通過簡略的守時間斷開關PWM, 即可發作 發射波形.
